„Für Abwasser, Fluss- und Seewasserentnahme“ Der Center Flow Rechen ist ein Feinrechen bzw. Feinstrechen mit hohem Rechengutrückhalt und hervorragendem Schutz für Membransysteme.

Funktionsweise des FSM Center Flow Rechens

Das ungereinigte Wasser fließt in der Mitte des Maschinenrahmens in die Maschine und beidseitig durch die Filterkörbe wieder nach außen.

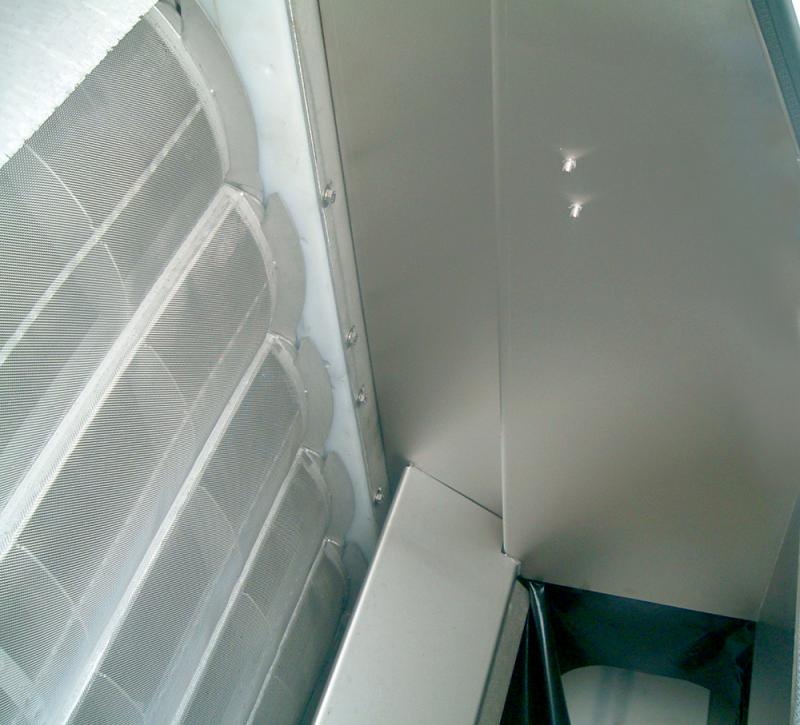

Die einzelnen Filterkörbe bilden ein Endlosfilterband, das im Bereich des oberen Umlenkpunktes von einer Düsenleiste gereinigt wird. Das Wasser fließt durch die Siebkörbe, die mit einem Siebgewebe aus Edelstahl, mit bis zu 3 mm großen Öffnungen, bespannt sind oder mit einem Lochblech, mit Lochungen zwischen 1 und 12 mm, versehen sind. Stoffe die größer als die Öffnungen in der Siebfläche sind, werden zurückgehalten und ausgetragen. Wenn die Öffnungen in den Siebflächen kleiner als 3 mm werden, kommen Abdichtungen zwischen den Siebkörben zum Einsatz, um den Spalt zwischen den einzelnen Siebkörben zu verschließen, damit auch feinste Stoffe den Rechen nicht passieren können.

Der Reinigungsprozess kann, beim Einsatz von Lochblechen als Siebfläche, zusätzlich mit einer optional erhältlichen Bürste unterstützt werden, wenn der Rechengutanfall dies erforderlich macht.

Das Rechengut kann in einen Container, eine Rechengutwaschpresse, usw. abgeworfen werden. Die Filterkörbe sind seitlich abgedichtet, damit Rechengut das Filterband nicht umgehen kann. Die Filterkörbe können einzeln getauscht werden.

Für die schonende Entnahme von Fischen etc. können optional Fischtaschen eingesetzt werden.

Technische Merkmale:

• Hohe Betriebssicherheit durch robuste Bauweise
• Bauartbedingt wird kann kein Rechengut auf die Sauberseite mitgenommen werden
• Optimale Reinigung der Filterkörbe durch eine Düsenleiste und ein optionale Reinigungsbürste
• Rechengut wird durch eine belastungsfreie Förderung dem Abwurf zugeführt
• Hervorragendes Preis-/Leistungsverhältnis
• Geringer Wartungsaufwand
• Aufstellung im Freien / Winterbetrieb möglich
• Problemlose Umrüstung zur Anpassung an geänderte Betriebsverhältnisse
• Fisch- und Aalfreundliche Ausführung
• Highflow Lochung
• Komplette Hygienekapselung der Maschine

Maße:

Rechenbreite 300 bis 5000 mm

Achsabstand bis 15000 mm, größere Längen auf Anfrage

Siebgewebe  0,2 bis 10 mm, andere Größen auf Anfrage

Lochung der Filterkörbe 1 bis 12 mm, andere Lochungen auf Anfrage

Einbauwinkel 90°


Material:

Maschinenrahmen Edelstahl 1.4301 oder 1.4571, weitere Werkstoffe auf Anfrage

Filterkörbe Edelstahl 1.4301 oder 1.4404, weitere Werkstoffe auf Anfrage

Ketten Aus verschleißfestem Stahl oder verschleißfestem Edelstahl

Rollen PA, verschleißfester Stahl oder verschleißfester Edelstahl

Kettenräder Aus verschleißfestem Stahl oder verschleißfestem Edelstahl

Kettenauflage Edelstahl 1.4301 oder 1.4404, weitere Werkstoffe auf Anfrage

Seitliche Abdichtung HDPE

Antriebe Getriebemotore Fabrikat SEW

Einsatz bei See/Brackwasser

Seewasser beständiges Material für Rahmen, Filterkörbe, Kette und Kettenräder
